Schéma Electrique

Modifs TEC L301 A403156 Démarreur progressif 01

Tableau TEC-L301 - Photos avant modifs - Projet

PDF document icon Modifs - TEC-L301 - A403156 - Démarreur progressif - 01.pdf — Document PDF, 1.27 Mo (1328319 bytes)

Modifs TEC L301 A403156 Démarreur progressif 02

Tableau TEC-L301 - Schéma des modifs à faire ==>> Enlever Limiteur de courant ASB-12H ==>> Câbler les 2 nouveau démarreurs progressifs A403156.

PDF document icon Modifs - TEC-L301 - A403156 - Démarreur progressif - 02.pdf — Document PDF, 2.64 Mo (2773342 bytes)

Cablage Moteur Cimier (IMG 20191113 104643 6)

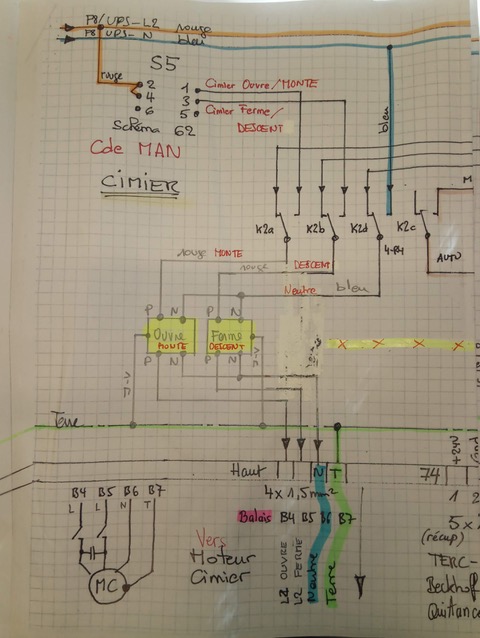

A403156 Démarreur progressif 6 kW ==>> Câblage fait par Robin novembre 2019 ==> ATTENTION : Problèmes de retour de tension via la bobine du moteur qui se prend pour un alternateur !!! ==>> Voir le nouveau schéma de câblage modifié avec les 2 relais pour éviter un retour !
Cablage Moteur Cimier (IMG 20191113 104643 6)
Image dans sa taille originale : 79 ko | Voir l'image Voir Télécharger l'image Télécharger

ObsGE LS Modification Cablage Moteur Cimier 20191110

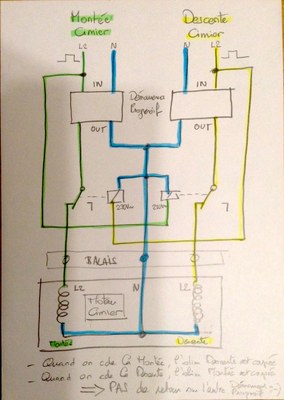

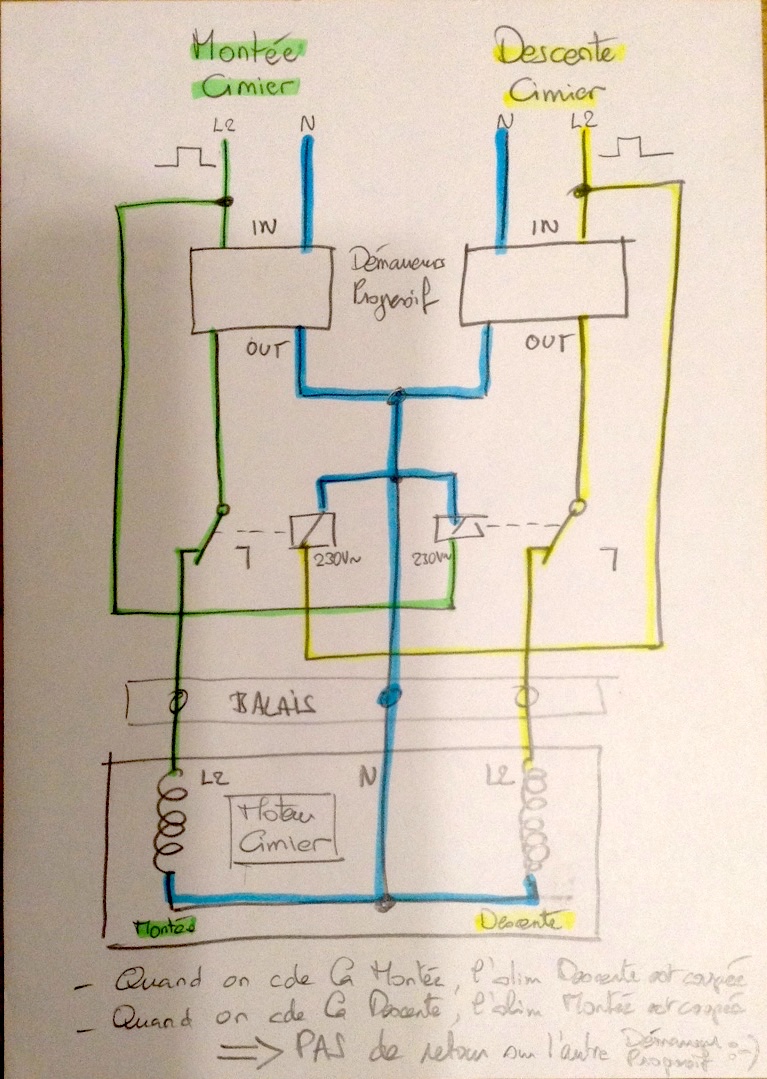

ATTENTION : A403156 Démarreur progressif 6 kW ==>> Nouveau schéma de câblage modifié avec les 2 relais pour éviter un retour de tension via la bobine du moteur !!! Modif faite par Robin novembre 2019 ==>> OK, fonctionne ;-)
ObsGE LS Modification Cablage Moteur Cimier 20191110
Image dans sa taille originale : 289 ko | Voir l'image Voir Télécharger l'image Télécharger
