Depose de la Tete de Fibres
Dépose complète de la Tête de Fibres
Matériel:
- 2 personnes
- 4 spanset (couroies)
- 2 guide M8 (artisanal: 2 inbus M8x100, tete sciée, encoche pour visser), elles sont dans le materiel de maintenance de la tete de fibres
- 2 guides M6 face avant tete de fibres
- outils (Imbus, tournevis)
Marche à suivre (voir photos)
- Démarrage du télescope en mode raquette (xrunall)
- Amener le télescope à l'Est
- Allonger le bras de la grue hydraulique au maximum et centrer le palan électrique au dessus de la tête de fibres, de manière à ce qu'un mouvement lateral (rotation de la grue anti-horaire) éloigne la tête de fibres à la normale de la fourche (un seul mouvement et non deux)
- Off du beckhoff
- Retirer la caméra de guidage
- Retirer la face avant (fibres) de la tête défibres

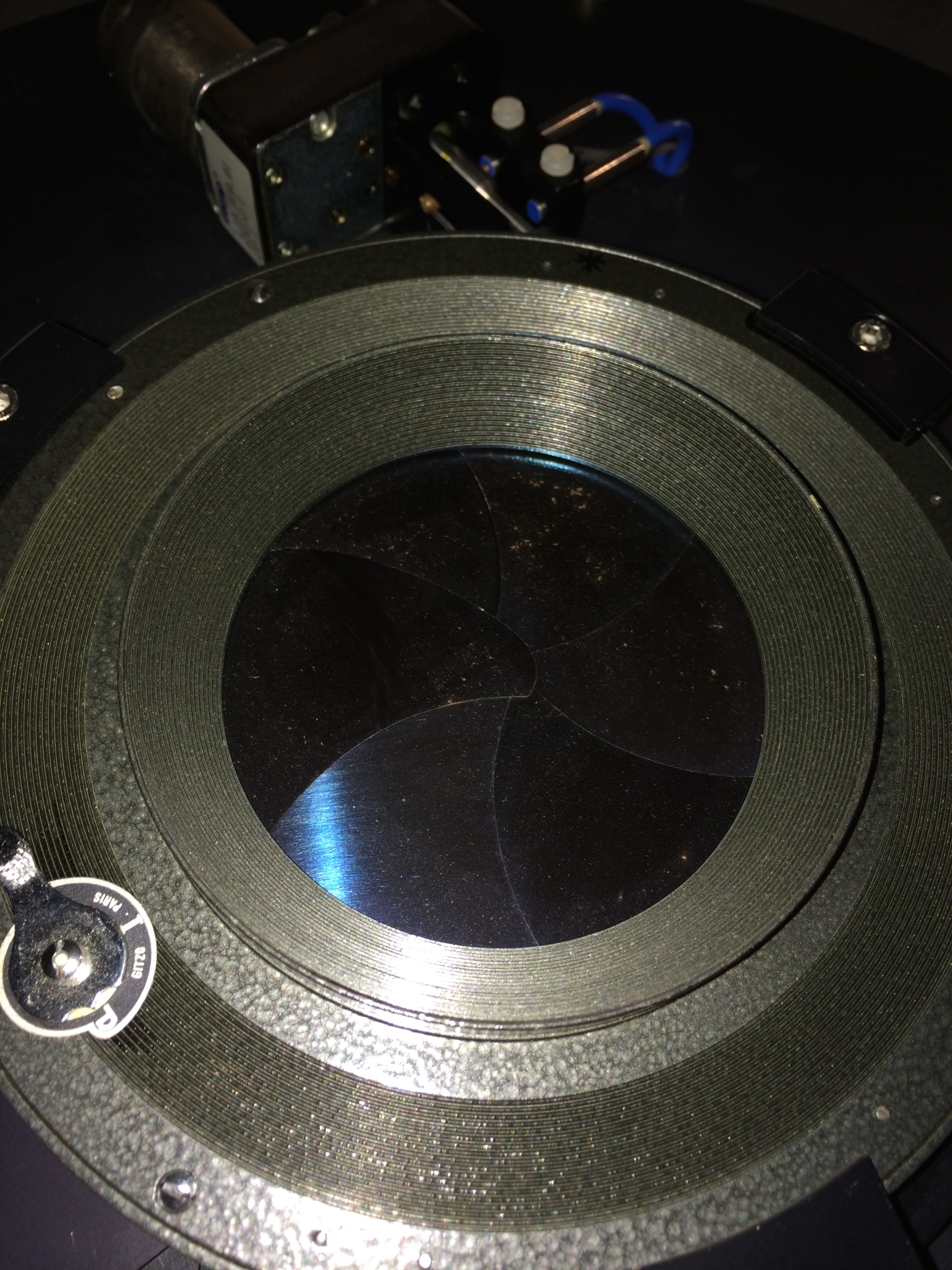

- Mettre un postit sur le miroir de guidage (evite les poussières (dramatique))

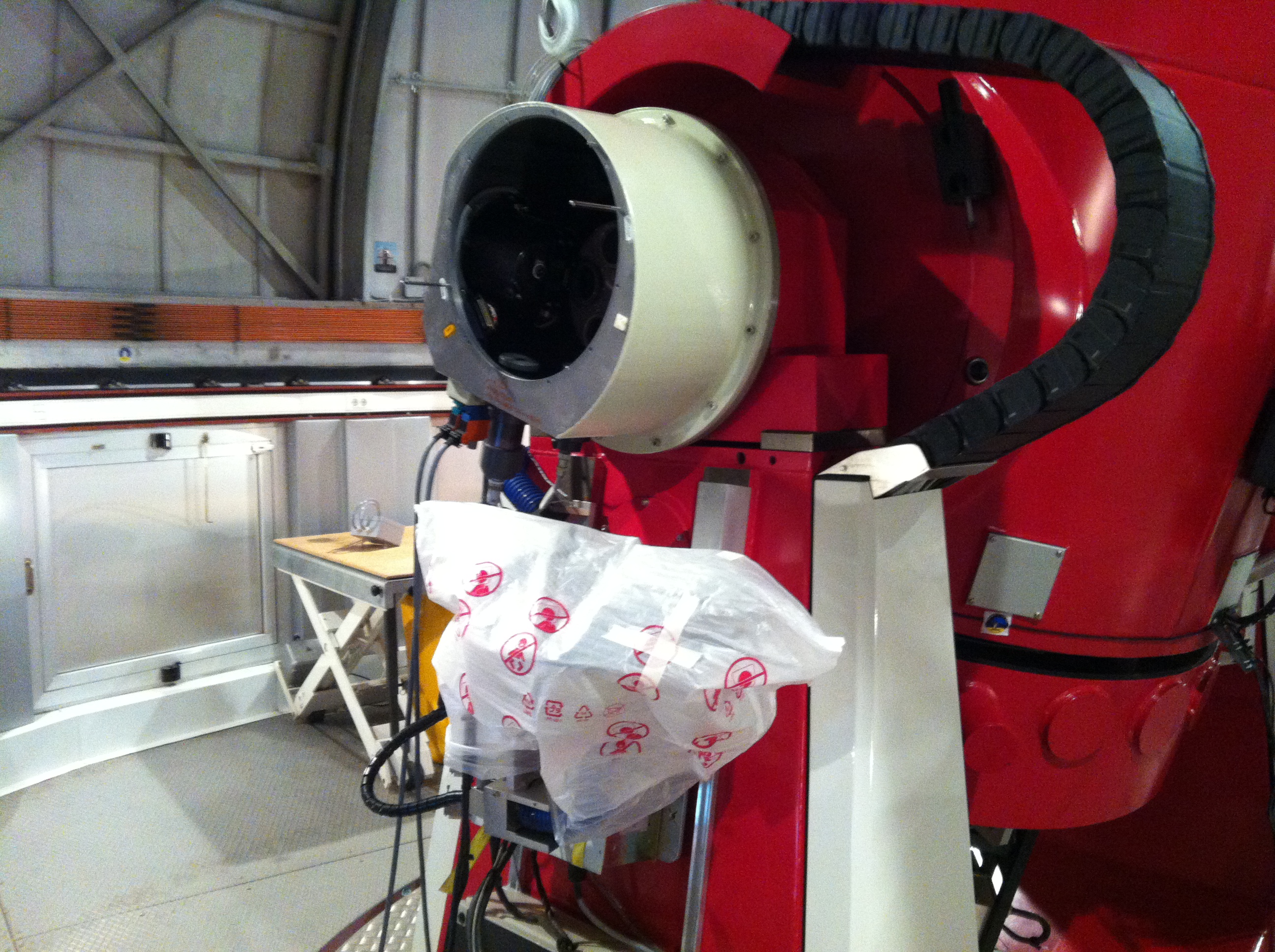

- Protéger les mécanismes avec une protection adéquate

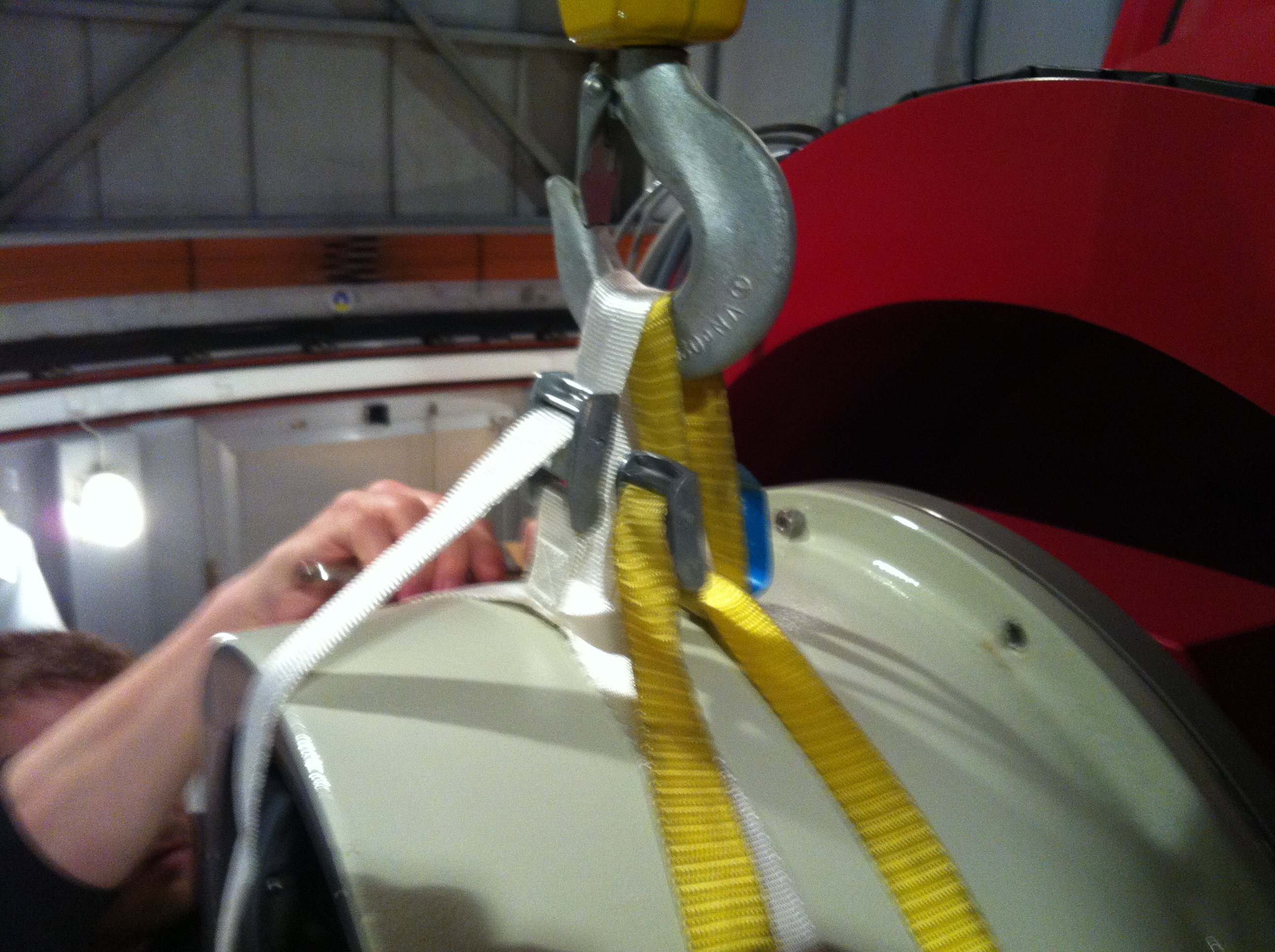

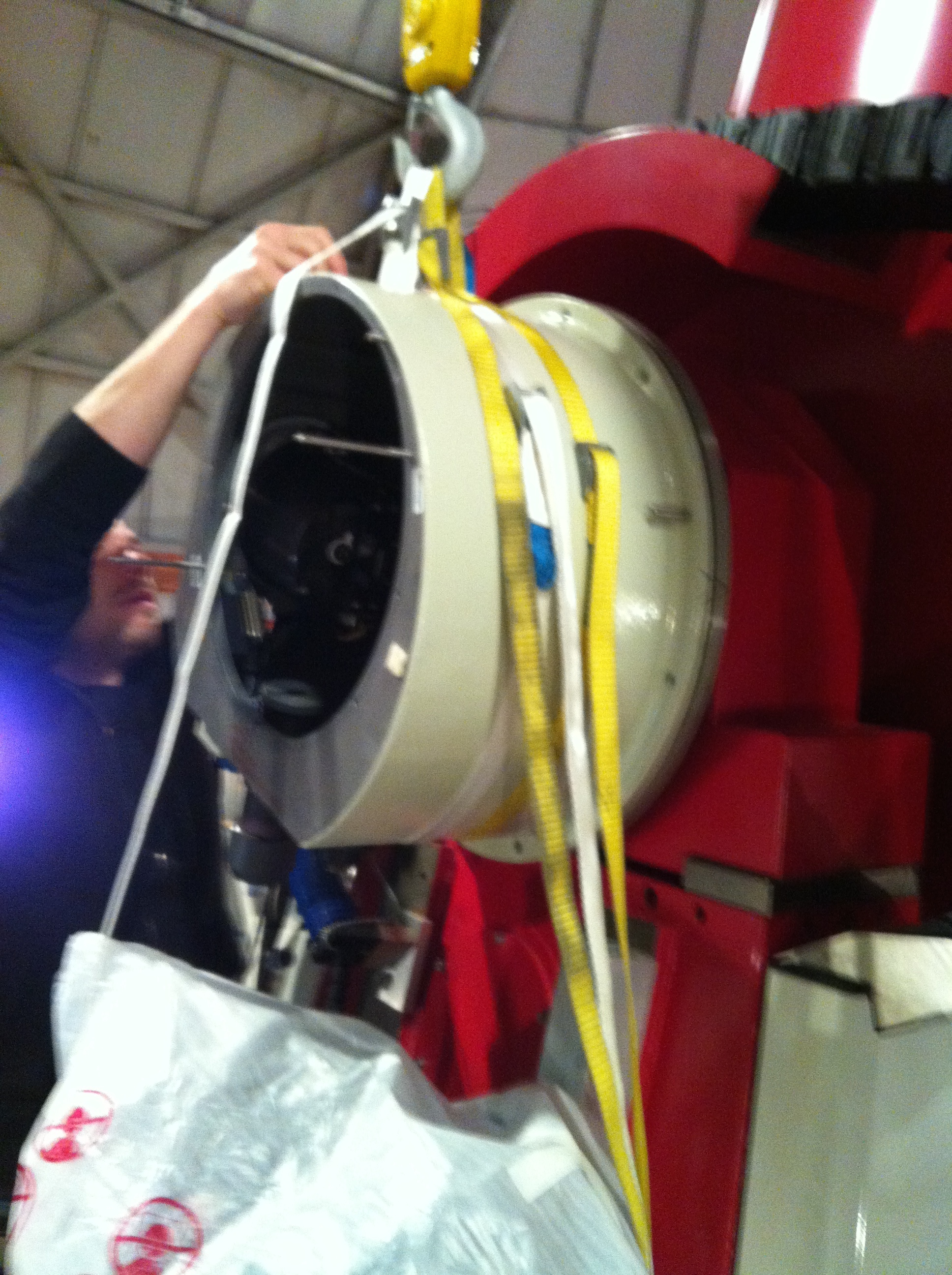

- Mettre 2 spanset sur la circonférence de la tête de fibres et dans celles-ci 2 autres spanset pour crocher le crochet du palan électrique.

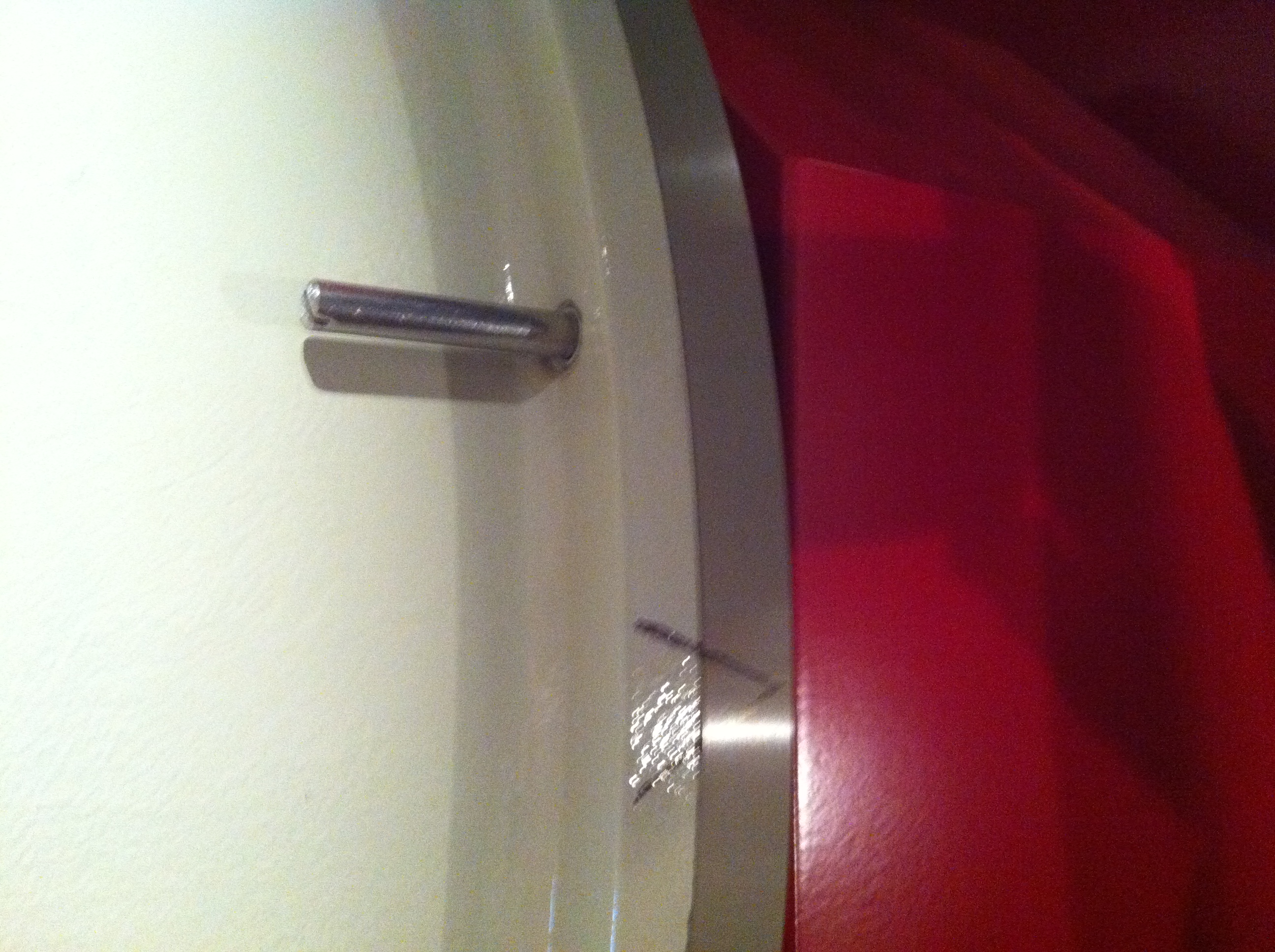

- Retirer 2 vis et mettre les guides M8
- Mettre le palan en légère tension

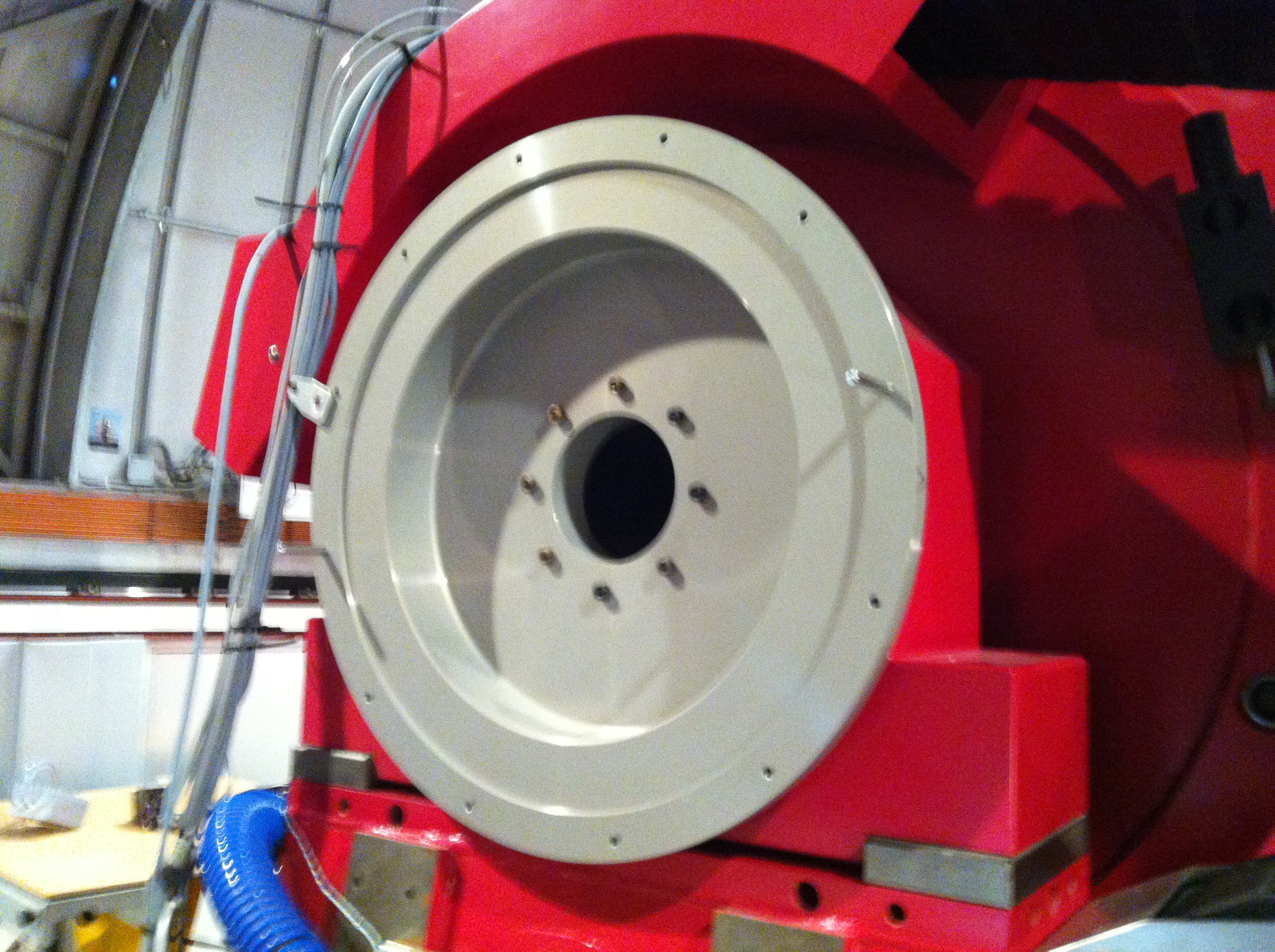

- Retirer toutes les vis

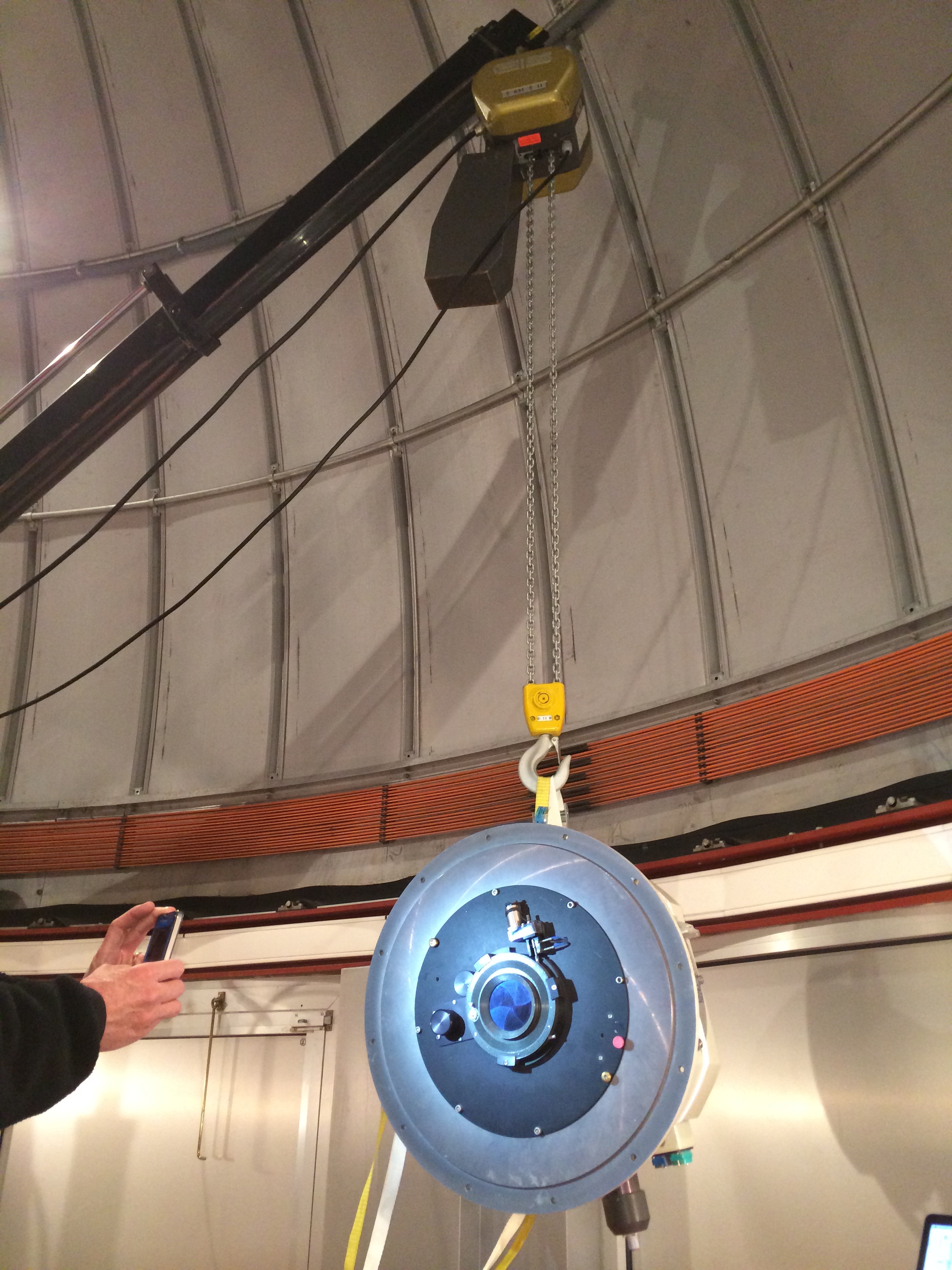

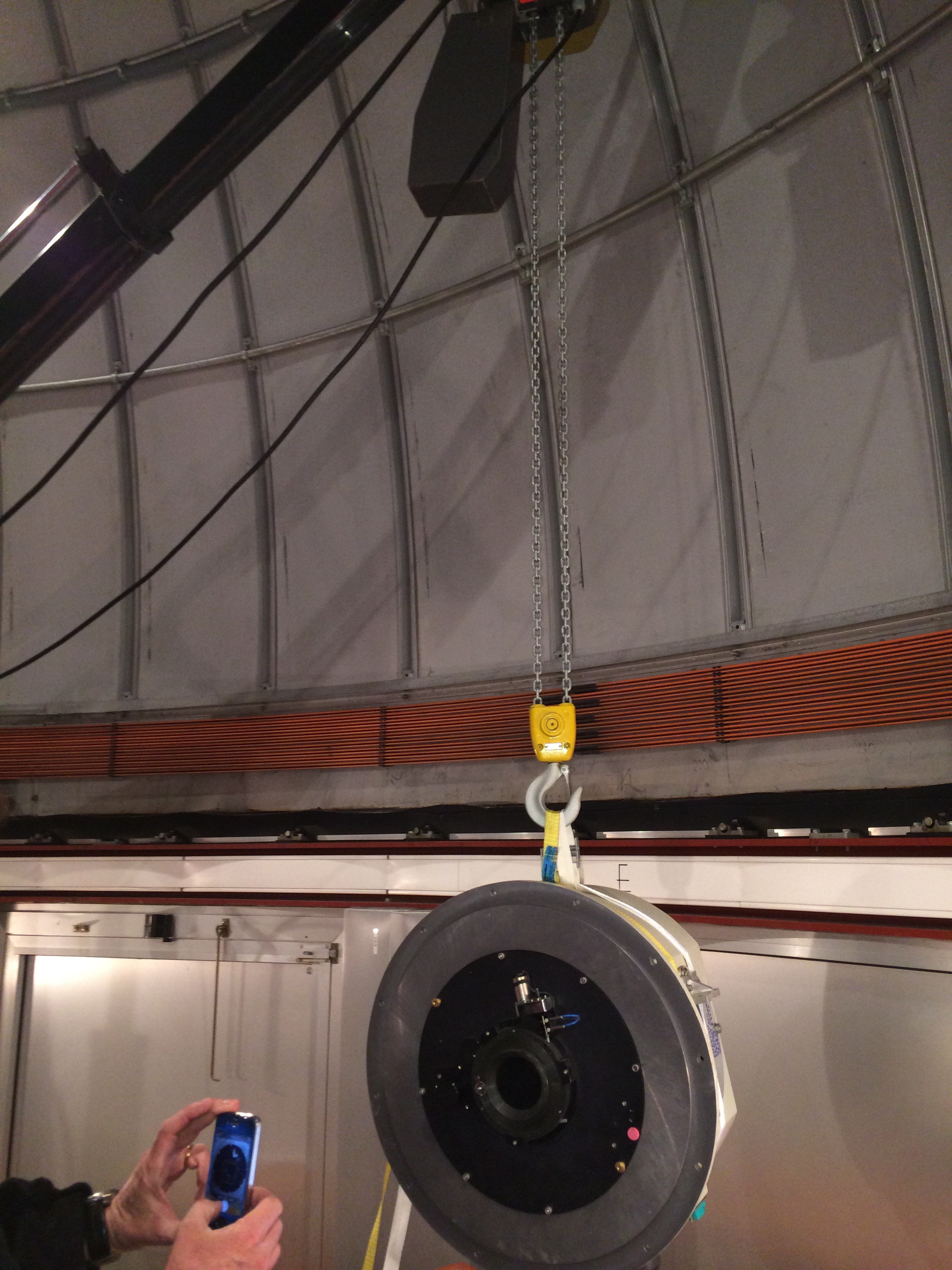

- Sans bouger la grue, glisser la tête de fibres (suspendue au palan) de long des guides

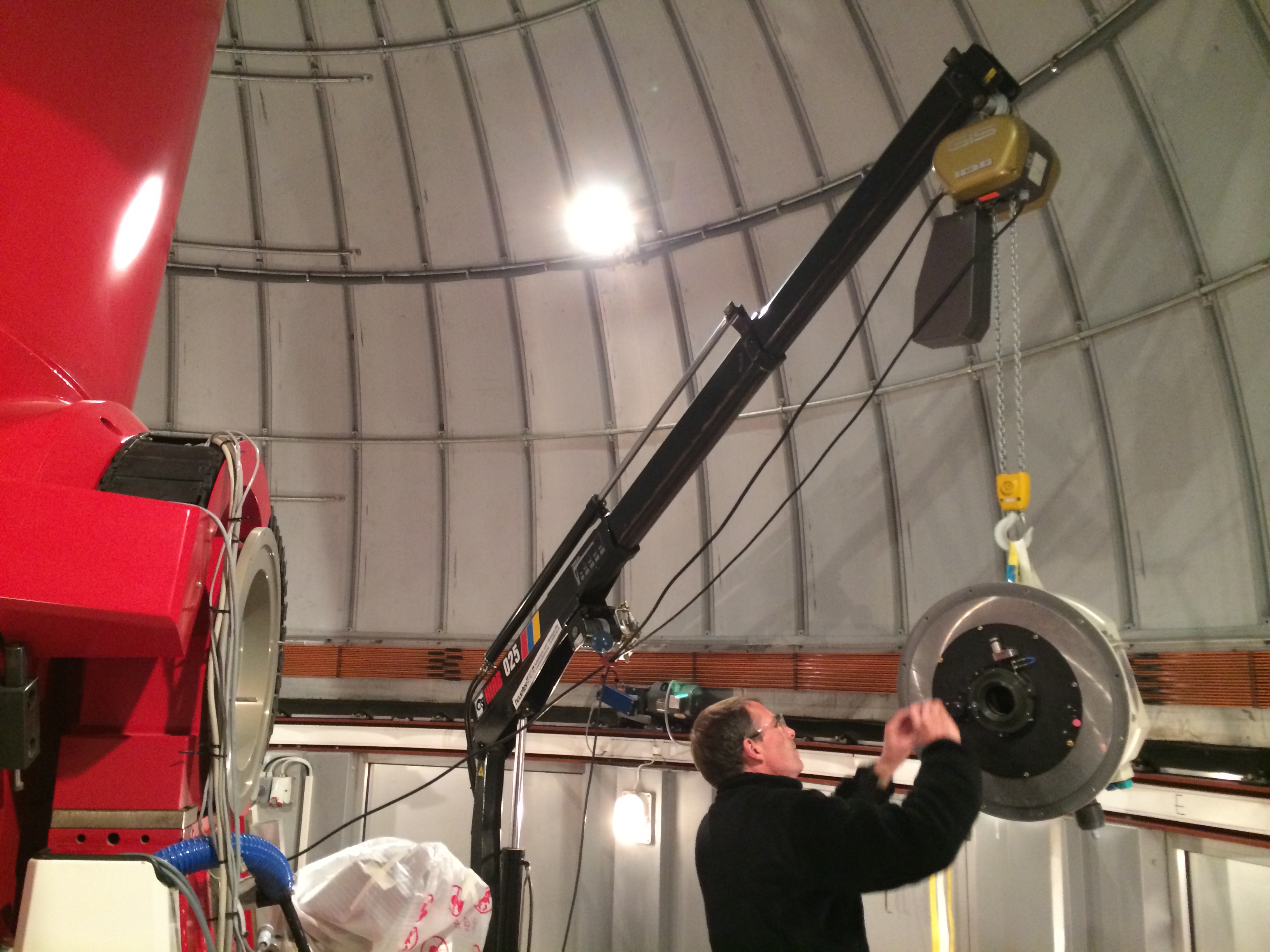

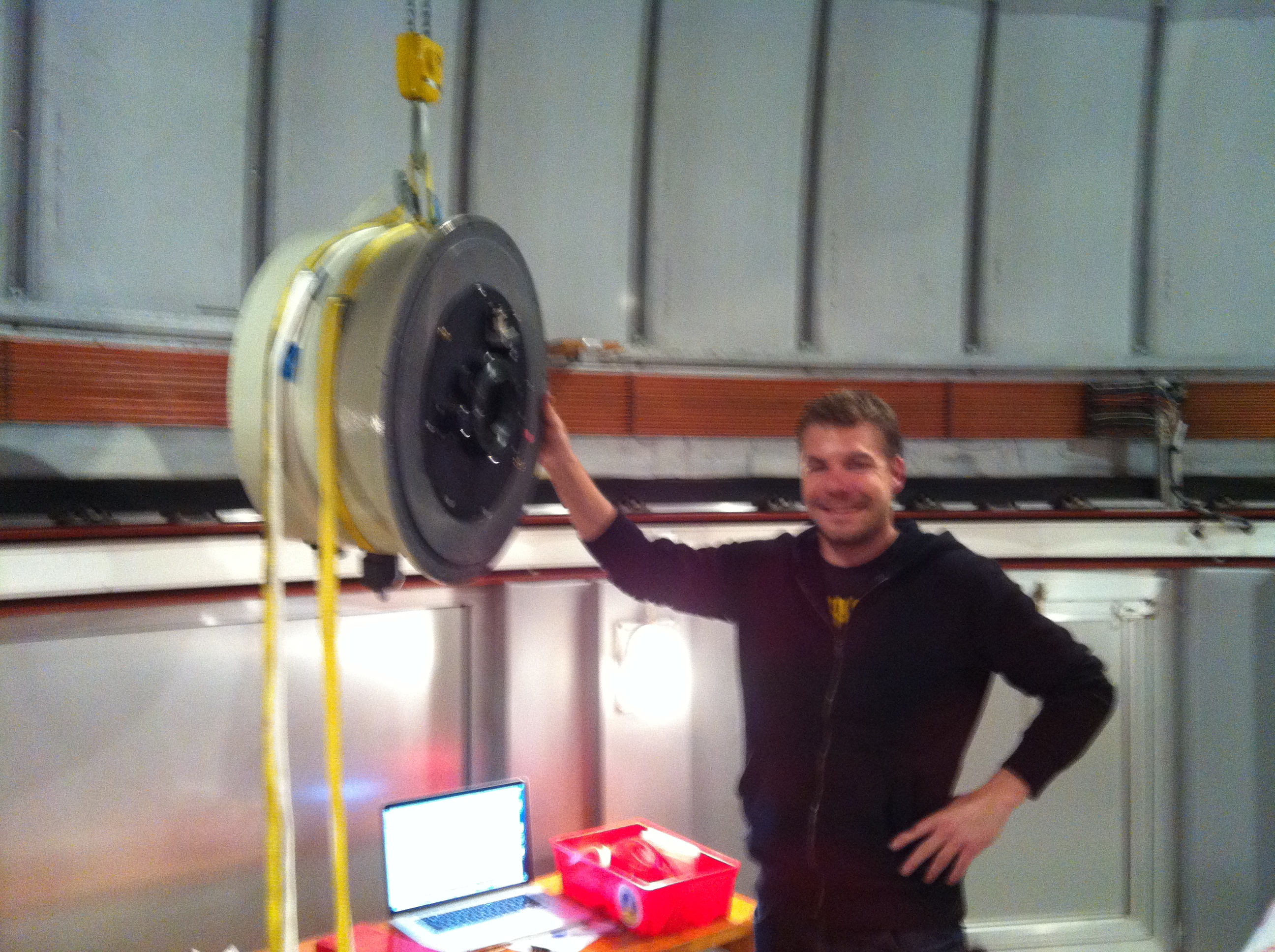

- Si tout est OK faire pivoter la grue en même temps qu'une personne guide la tête de fibres.

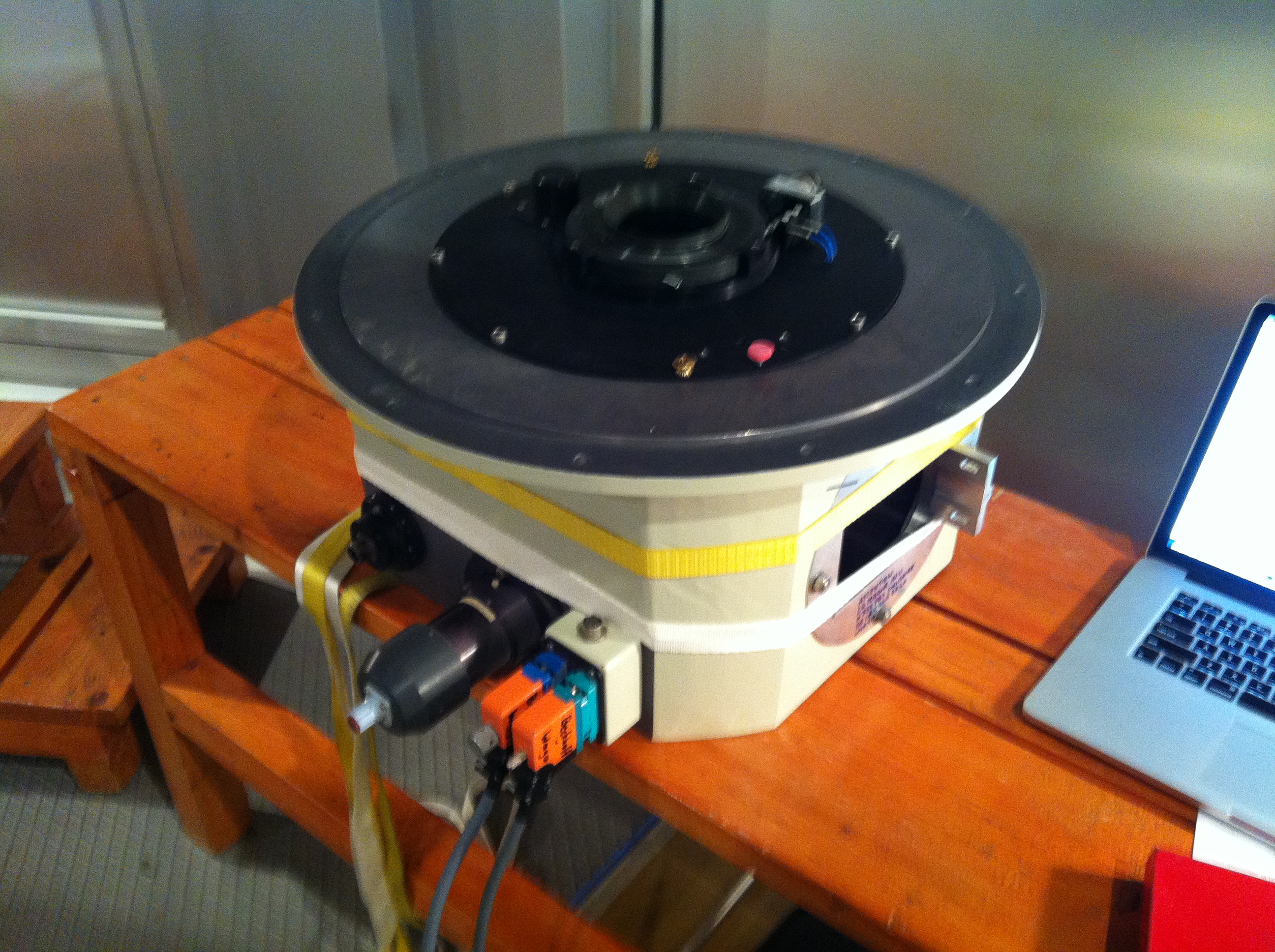

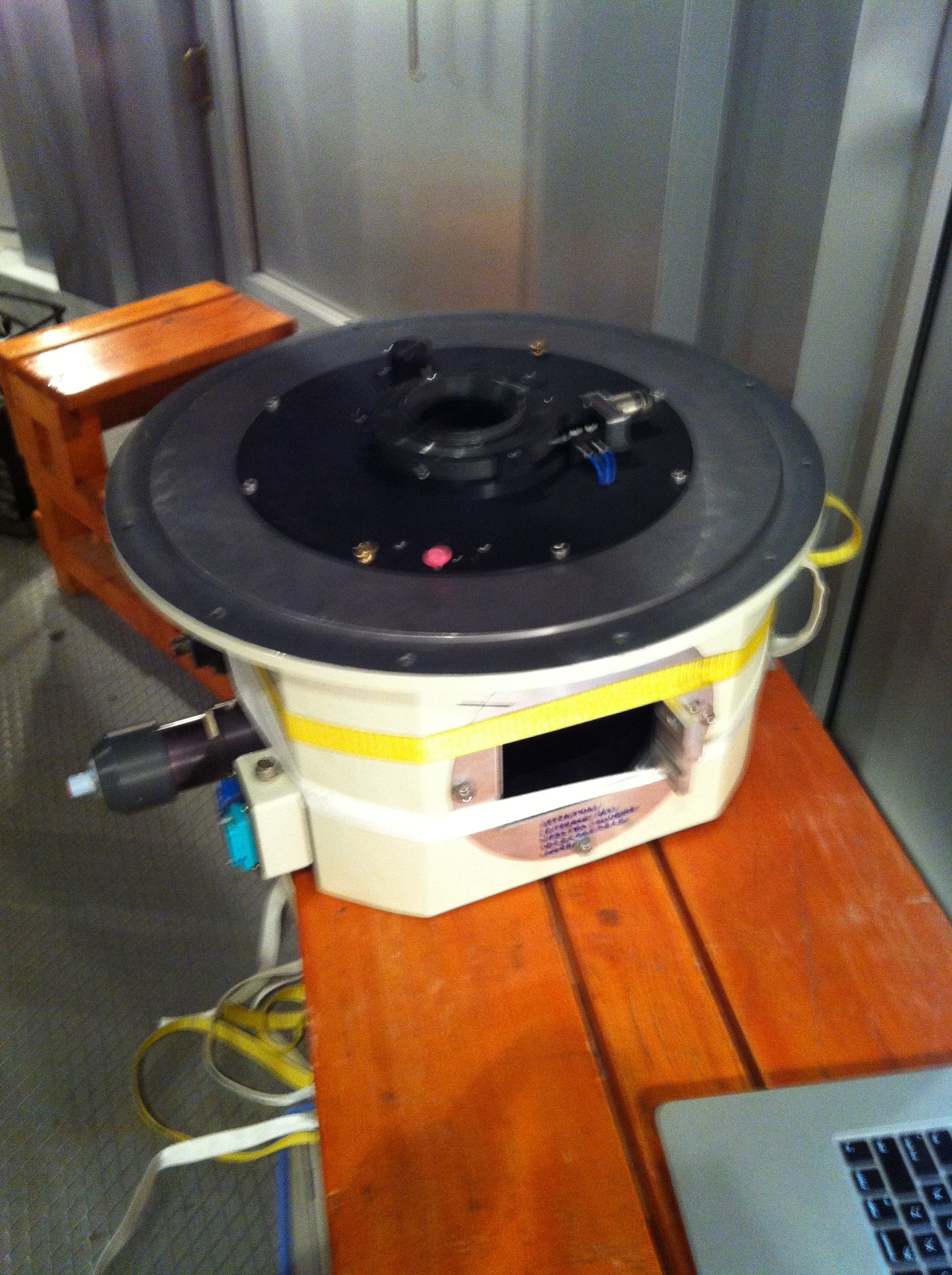

- Déposer la tête de fibres sur la table en faisant attention de ne pas taper les lampes de calibration
- ...
- Remontage dans la logique inverse
